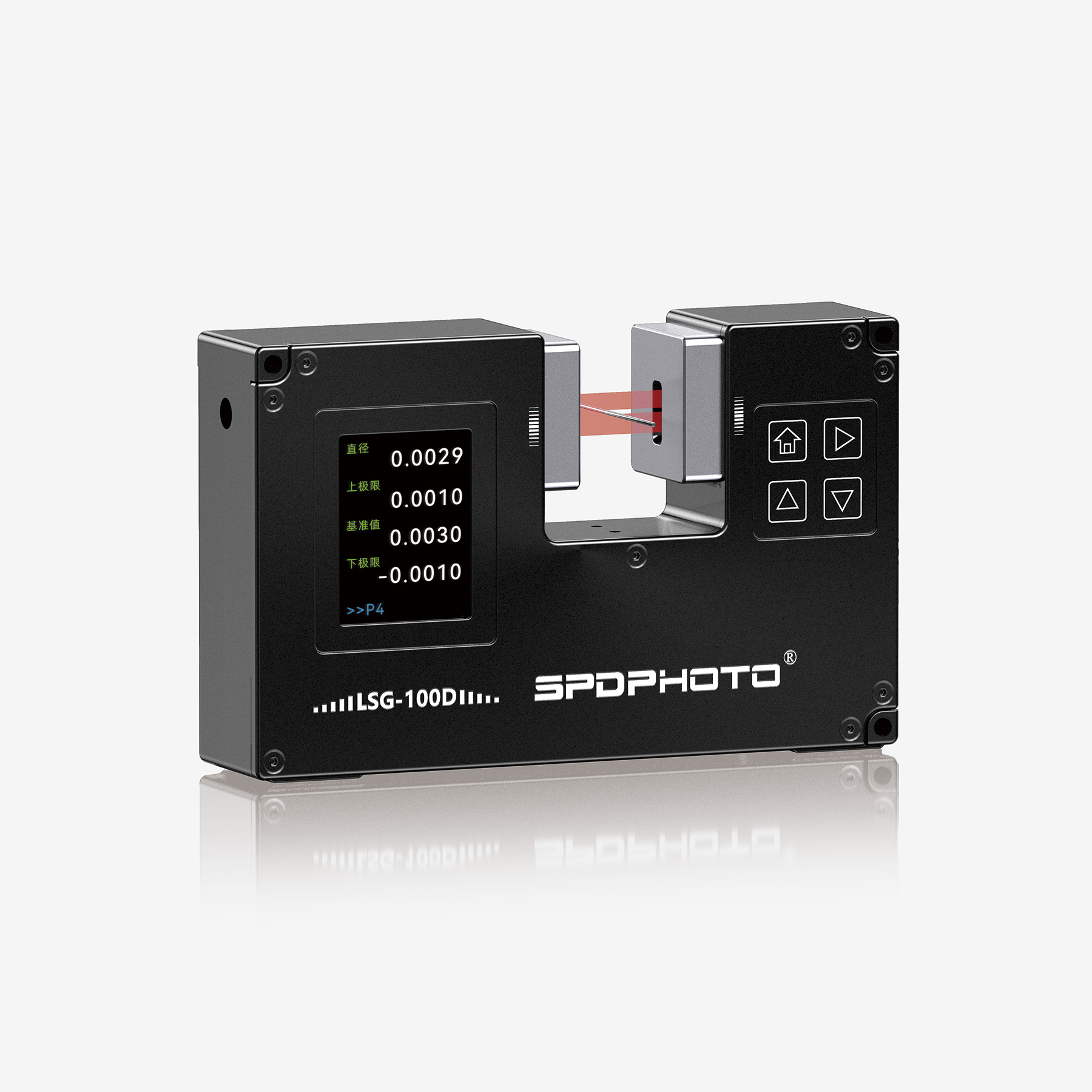

- LSG-100D
-
采用夫琅禾夫衍射原理，实现超微细线外径精确测量
机身小巧、紧凑，可用于狭小的生产现场
适用线径范围
0.015mm - 0.8mm
中心精度 ±0.3μm 重复精度 ±0.1μm
适用线径范围 | 0.015mm - 0.8mm |
| 中心精度 | ±0.3μm |
| 重复精度 | ±0.1μm |

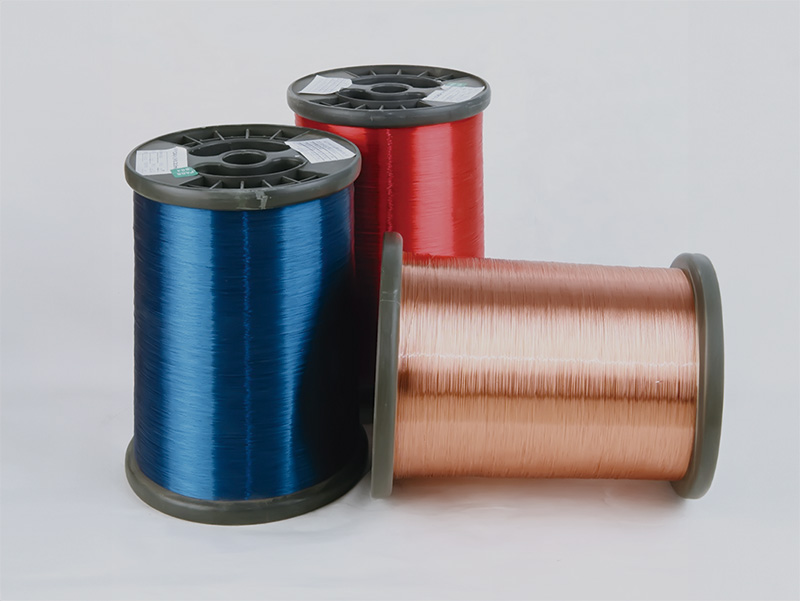

适用于:漆包线、铜丝、钨丝等各类细小金属拉丝外径测量
非适用类型：被测物表面缺陷过多，凹凸不平，细小瑕疵，或材质透光率高会使衍射系统采样出错或失真，不能真实反应其表面质量状况，并会导致不能正常测量。

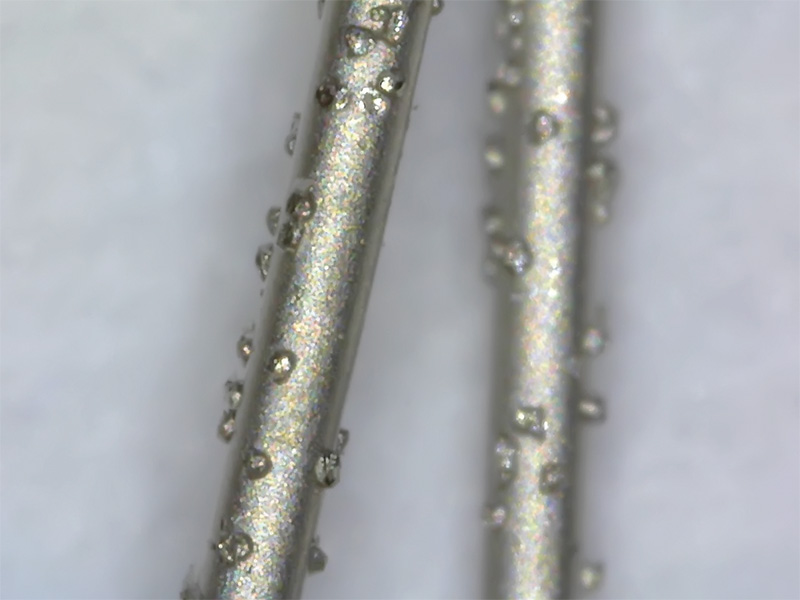

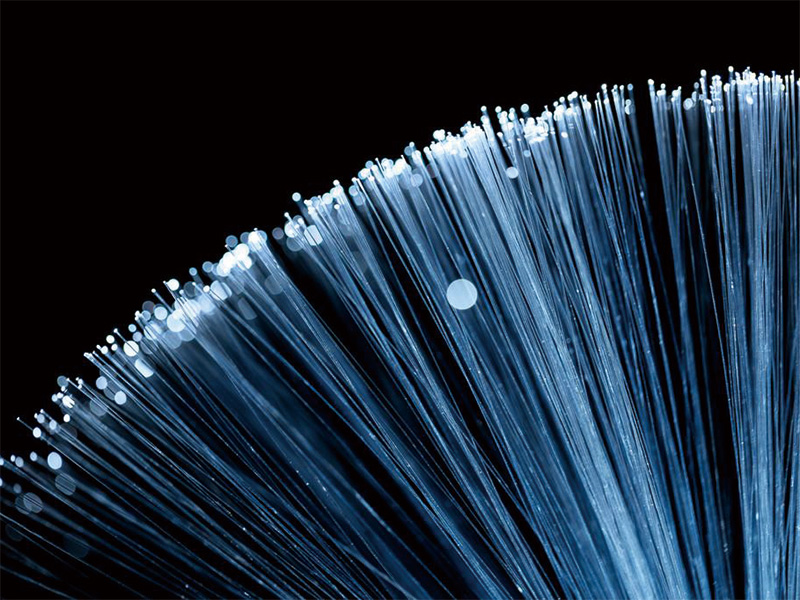

如：光纤、透明细管及表面喷砂的金刚线等不适合使用此类产品。
| 适用类型： | 非适用类型： | ||||||||
 |  |  |  |

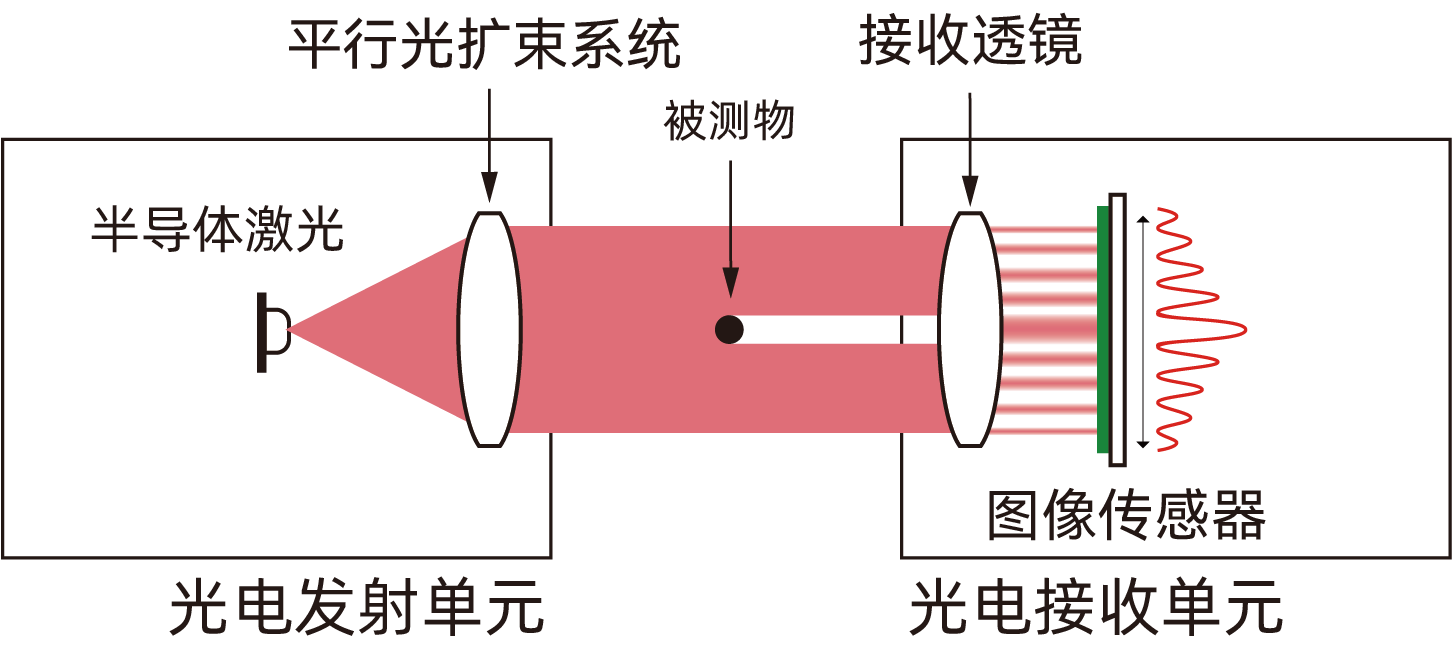

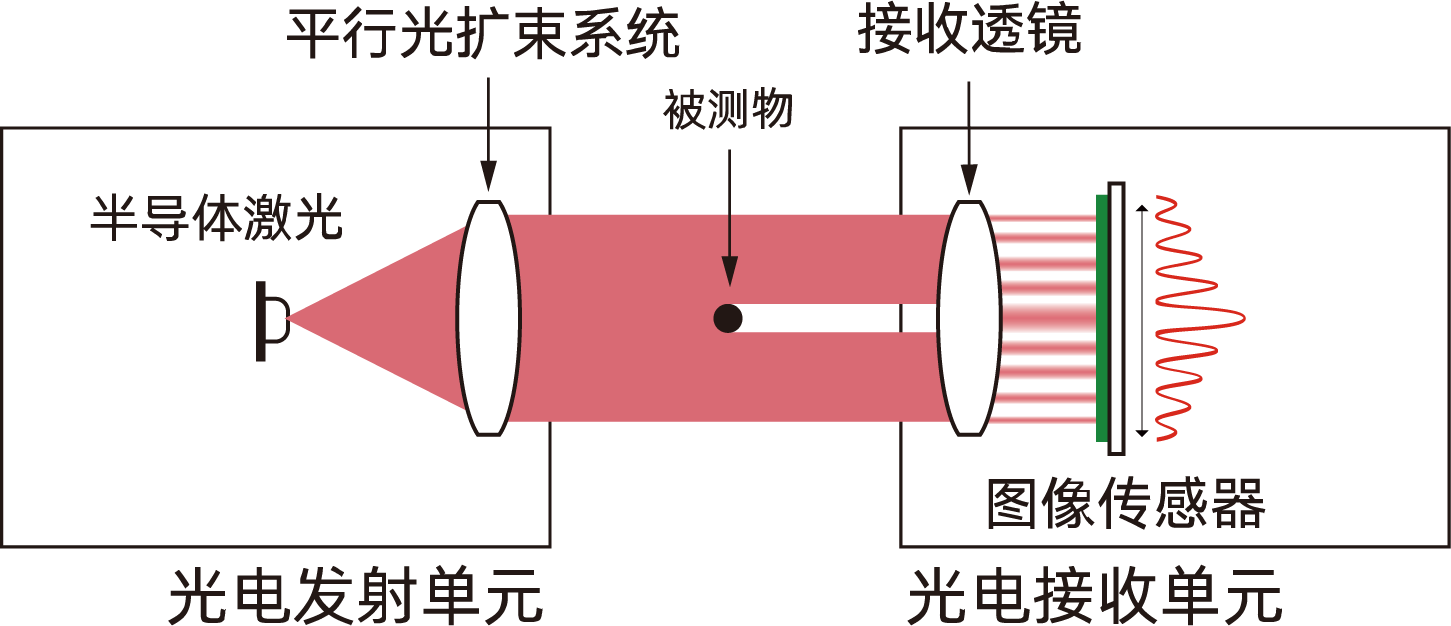

夫琅禾夫衍射原理
 | 激光通过一定大小的缝隙或微小障碍会偏离直线传播的方向就会产生衍射现象，使得在CCD图像传感器上出现明暗相间的条纹，通过分析这些条纹的空间分布信息，从而计算出被测物的大小。 |
| 产品型号 | LSG-100D |
| 采样轴数 | 1轴 |
| 最小分辨率 | 0.0001mm |
| 测量范围 | 0.015-0.8mm |
| 测量精度 | ±0.3μm±0.01%*D |
| 重复精度 | ±0.1μm±0.005%*D |
| 报警输出 | 24V，300mA(触点负载） |
| 通讯 | RS-485/MODBUS协议 |
| PI控制 | 选配 |
| 供电电源 | DC 12V， 1A |
| 显示方式 | 液晶显示屏 |
| 透明物测量 | 不支持 |
| 环境温度 | 0 至+50℃(32 至122°F) |
| 环境湿度 | 35% 至85% RH,无凝结 |
| 测头尺寸 | 148×94×33(mm) |
