LCG系列高速外径缺陷检测仪
适用于电线电缆、电子通讯线缆、光纤通讯线缆、漆包线缆、医疗线材等各种管材的外径测量和表面凹凸粒子缺陷检测。
查看视频
测量原理演示 测量原理演示


发射器端：高强度绿色 LED 发出高功率绿光，并通过准直镜头将光线平行且准直地发射出来。当绿光射向被测物时，被测物会产生阴影。
接收器端：远心光学系统将被测物的阴影投射到 CCD 图像传感器上。在高速线性的 CCD 中，形成精确的被测物影像。通过数字边缘检测处理器进行计算和处理，最终得出精确的测量尺寸。

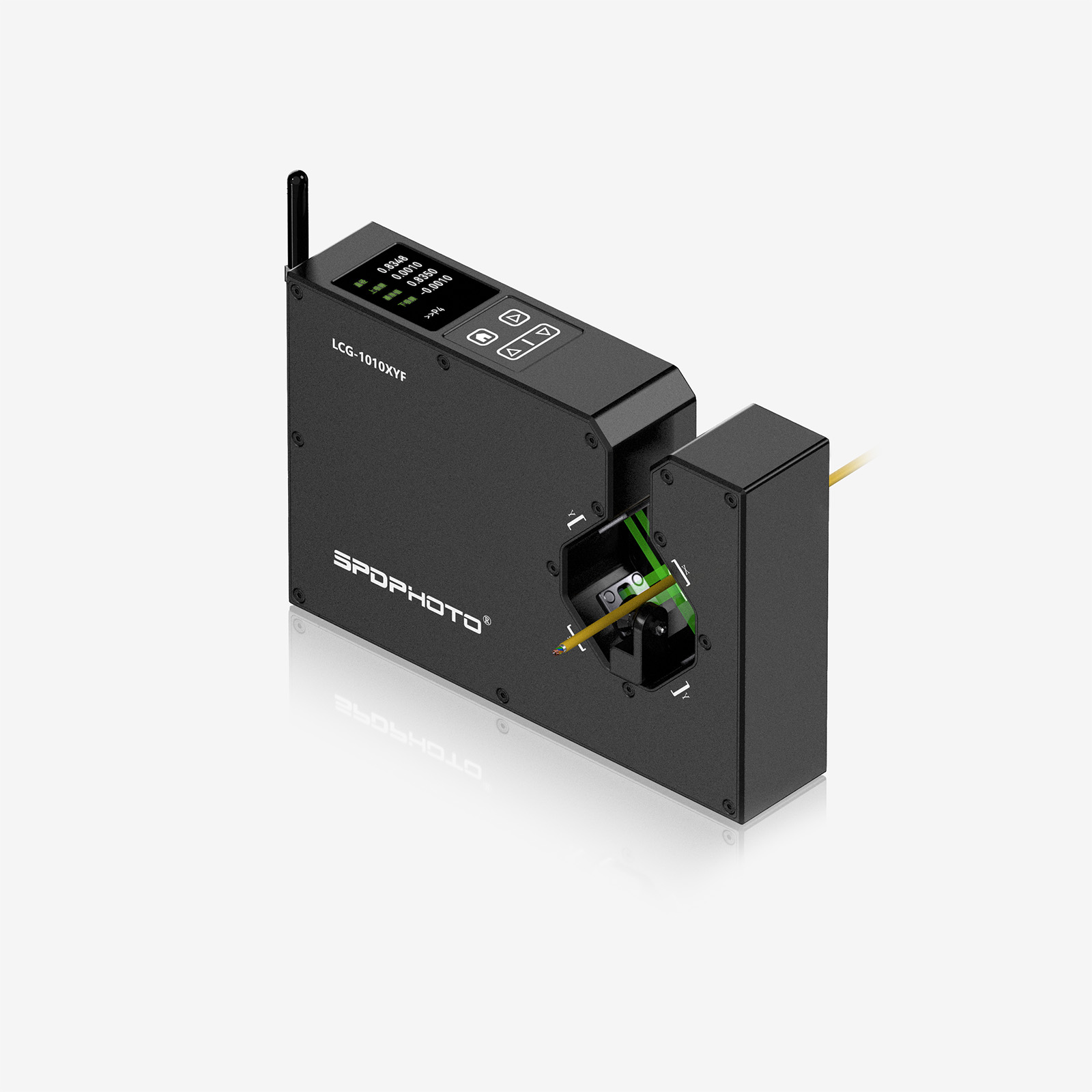

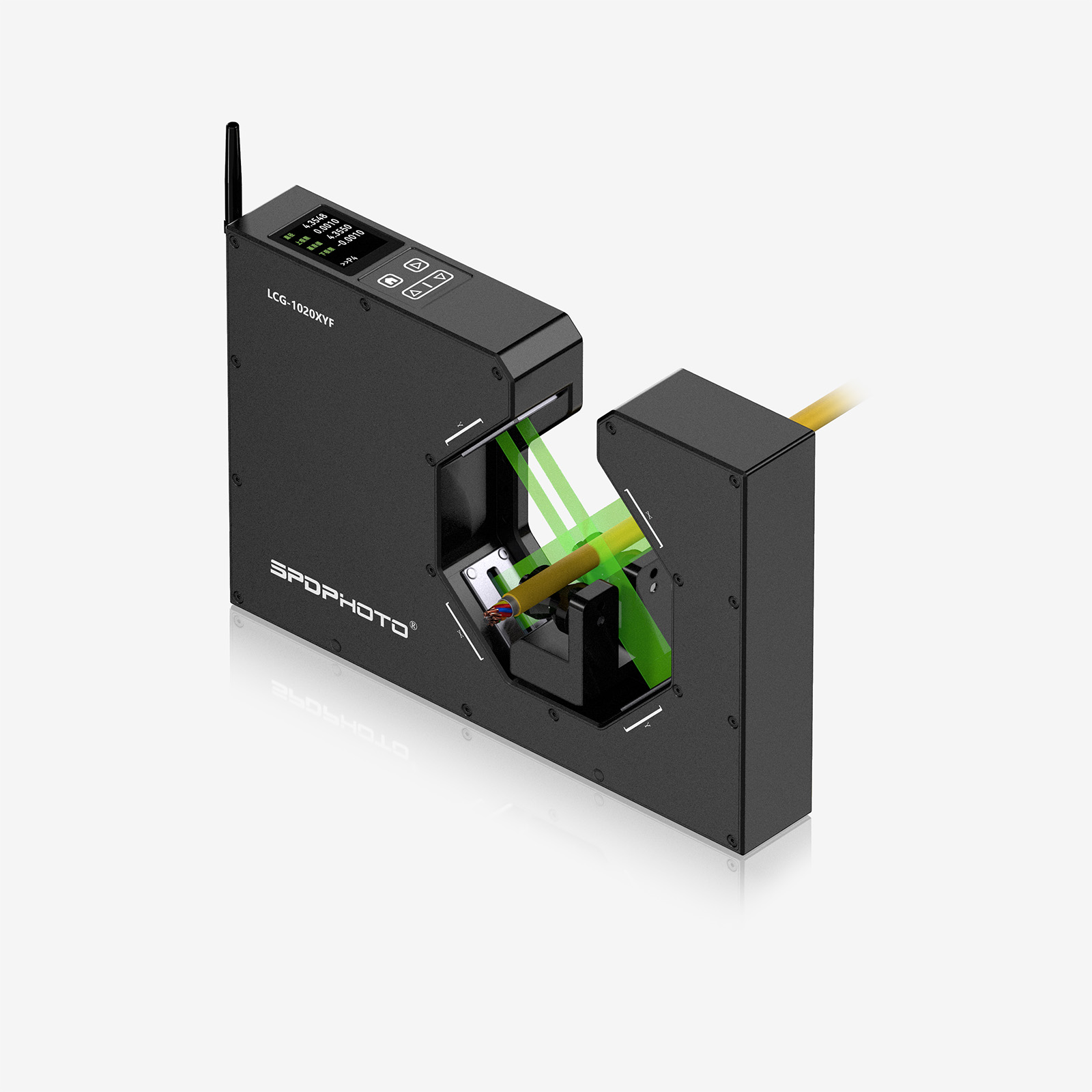

LCG-1010XYF
双轴检测，超高采样频率，外径和表面缺陷同时检测。
可定制软件，实现多种监控方式。




适用线径范围

0.1mm - 10mm

中心精度 ±1μm
重复精度±0.1μm
LCG-1020XYF
双轴检测，超高采样频率，外径和表面缺陷同时检测。
可定制软件，实现多种监控方式。




适用线径范围

0.3mm - 20mm

中心精度 ±2μm
重复精度±0.2μm

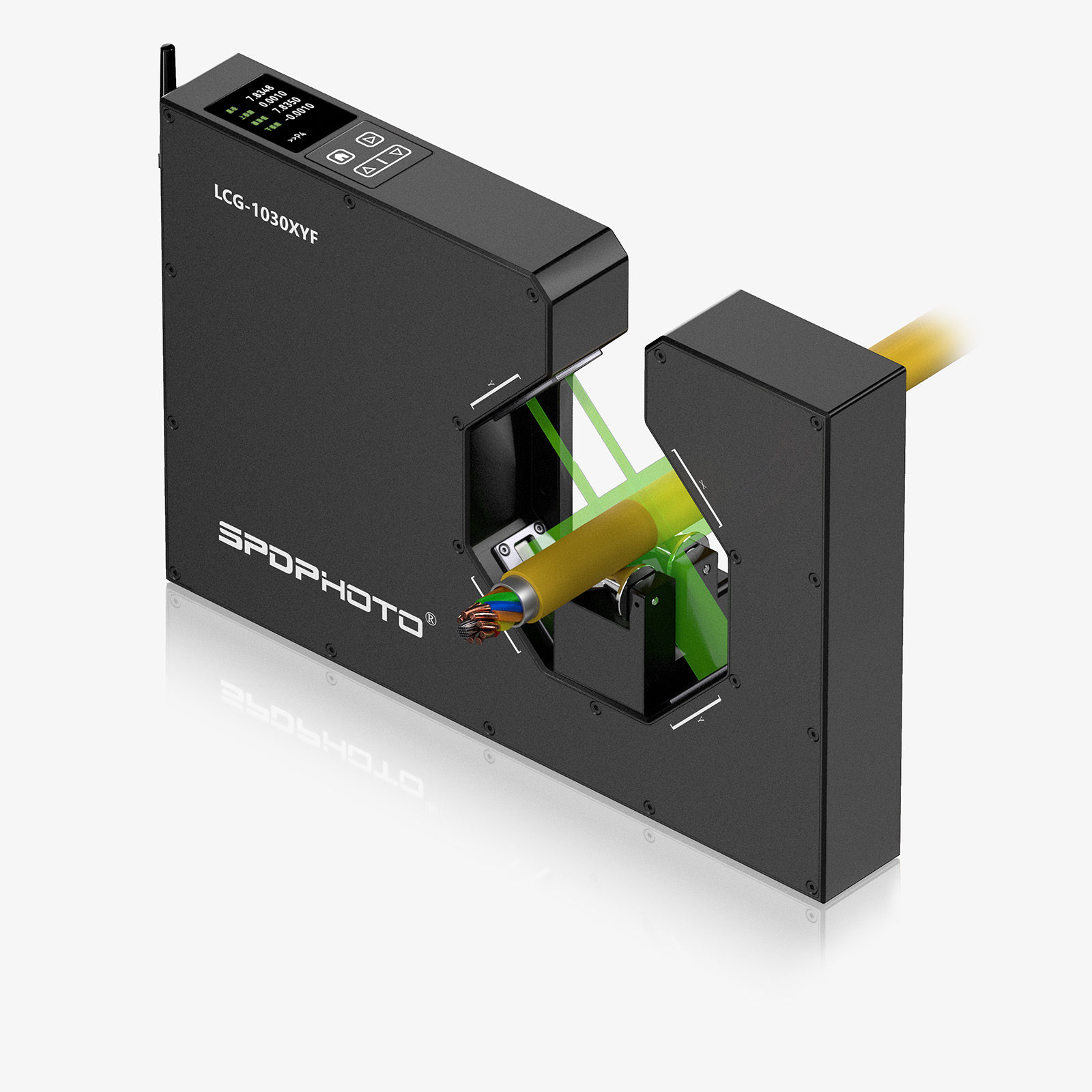

LCG-1030XYF
双轴检测，超高采样频率，外径和表面缺陷同时检测。
可定制软件，实现多种监控方式。



适用线径范围

0.3mm - 30mm

中心精度 ±3μm
重复精度±0.3μm

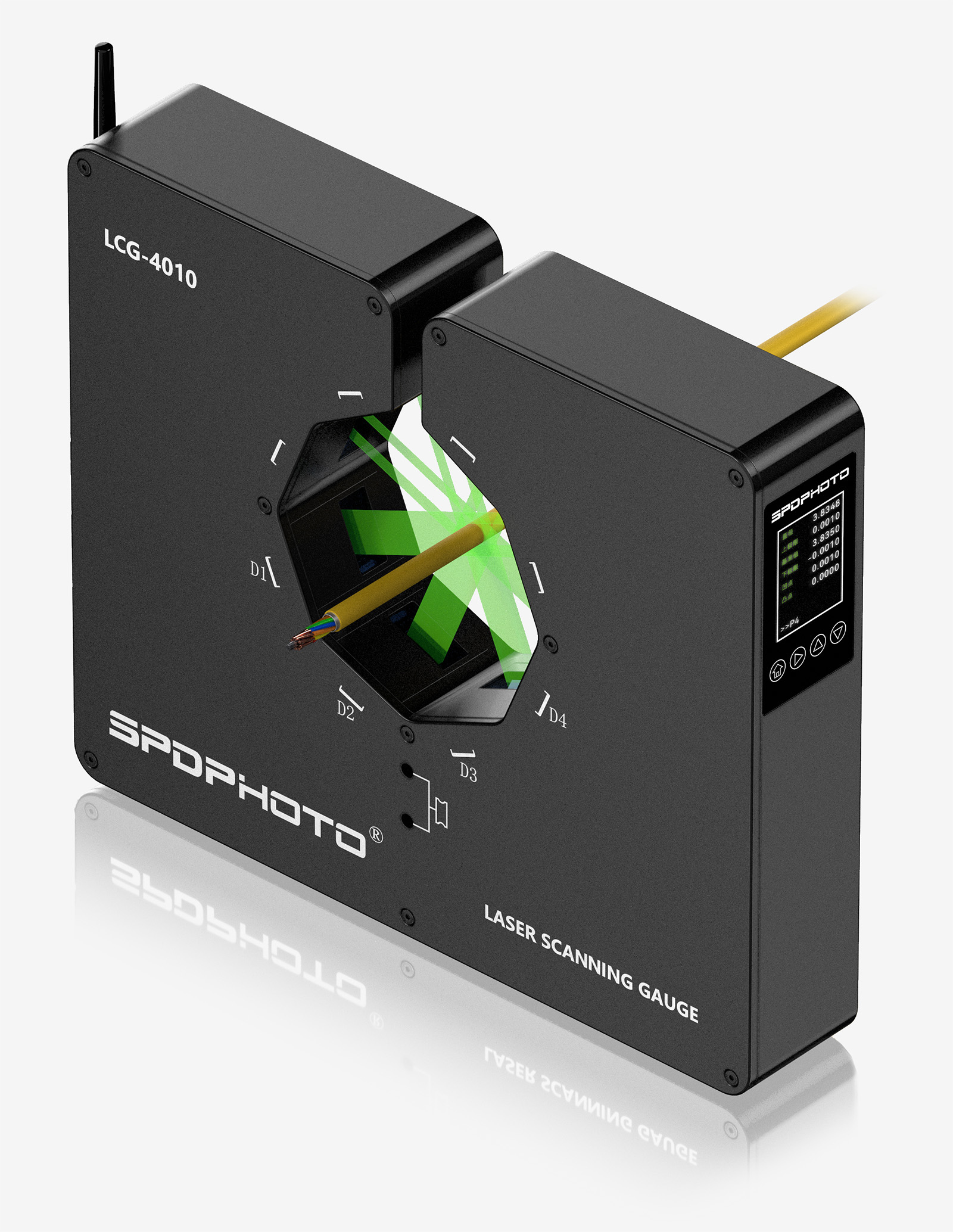

LCG-4010
四轴检测盲区更小，超高采样频率，外径和表面缺陷同时检测。
可定制软件，实现多种监控方式。



适用线径范围

0.1mm - 10mm

中心精度 ±1μm
重复精度±0.1μm
双轴测量模式
外径测量
外径测量
椭圆度检测
椭圆度检测
表面凹凸缺陷检测
表面凹凸缺陷检测
宽度、厚度测量
宽度、厚度测量
应用场景
了解产品的应用模式，有助于选择最适合的产品，提高工作效率和使用效果。
  • 超高采样频率与自适应防抖算法
    得益于高达10KHz的采样频率，LCG系列能够在高速生产过程中对线材的外径进行精确测量。即使线材在抖动的情况下也能确保捕捉到每一个细微的变化。
  • 定制工装和导轮辅助测量
    定制化导轮表面镀瓷处理，更加耐用性的同时，光滑的陶瓷表面降低了摩擦，减少对线材的损伤。定制化工装设计，确保适配现有设备，将线材保持在检测区域。在扁平线检测中，这种工装和导轮尤为重要，导轮能减少扁平线的扭动，精准检测宽度和厚度。
  • 检测线材表面缺陷

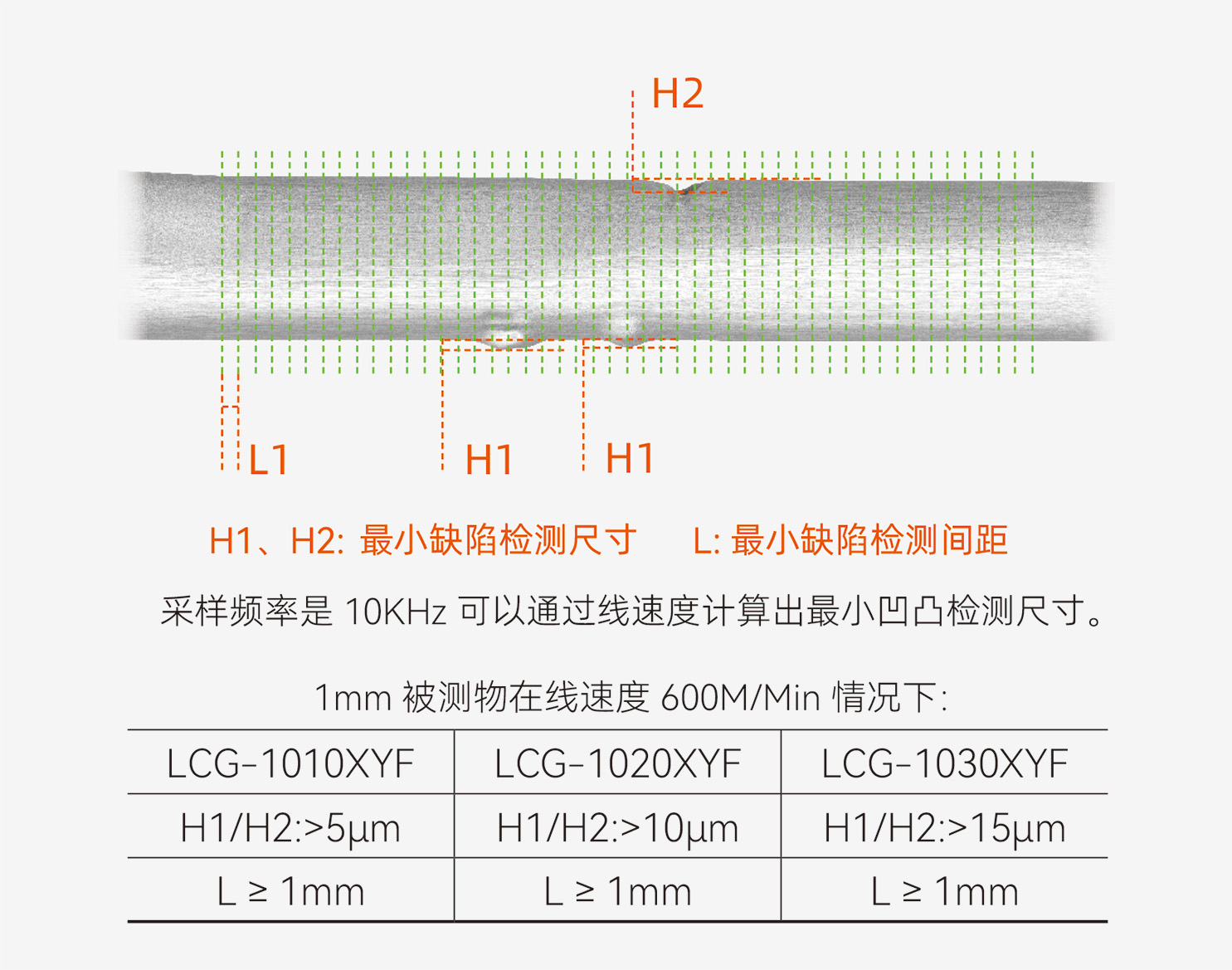

    现在LCG系列凭借其超高的10K次/秒的检测频率，仅需一台设备就能够实现外径的测量和表面凹凸粒子缺陷的检测。降低了设备成本和维护成本。
技术特性

LCG系列采用CCD远心光学成像系统，能够更快速的对目标物外轮廓进行采样，采样频率可达10KHz。高速的采样频率配合高性能DSP处理器，保证数据稳定处理。这样的采样频率和响应速度实现单次测量的准确度与稳定性，可以在极其短的时间内，输出稳定的测量结果。并且分析外径值的变化状态，检测出表面凹凸粒子缺陷的大小。

主要应用于：极微细线、金属拉丝线、金刚线、钨丝、光纤、尼龙线、漆包线等。
































    高速CCD远心成像光学系统









① 高强度绿色 LED 发出高功率的绿光；
② 经过准直镜头，将光线平行且准直的发射出；
③ 发射向被测物，被测物使光产生阴影；
④ 通过远心光学系统，将被测物阴影投射进CCD图像传感器；
⑤ 在高速线性的CCD中形成准确的被测物影子图像；
⑥ 通过数字边缘检测处理器，处理计算，得出测量尺寸。






DSP数字信号处理


多种通讯方式


双轴、多轴采样



高速DSP数字处理技术，短时间内可处理大量数据，保证数据完整性和准确性。

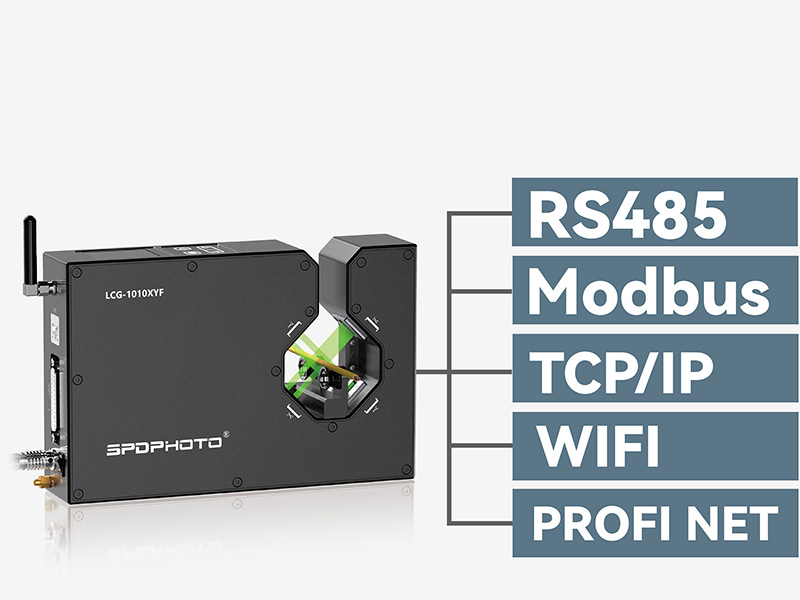

灵活的通讯方式，包含多种协议：RS485自由口、MODBUS RTU、英特网互联协议TCP/IP、无线网络传输协议WIFI。


采样更全面，结果更准确。

可以进行圆线的圆度检测，扁平线的宽度和厚度检测

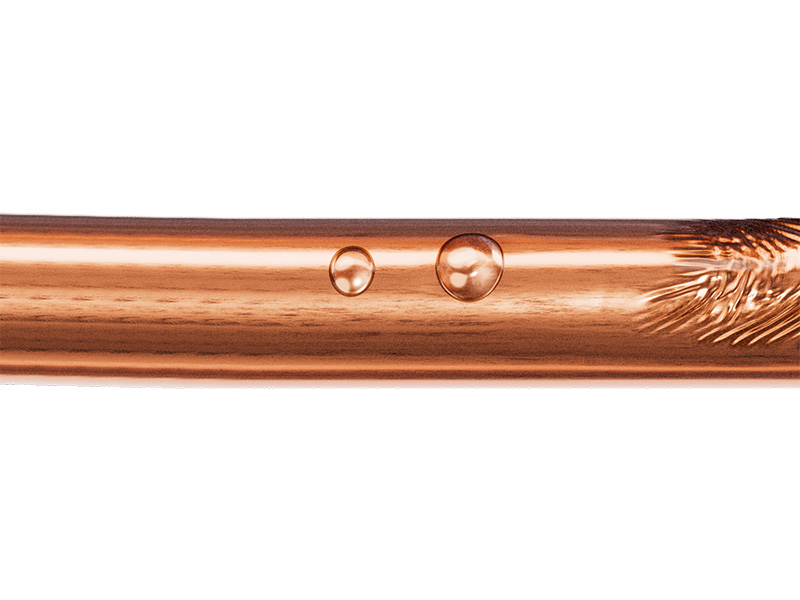

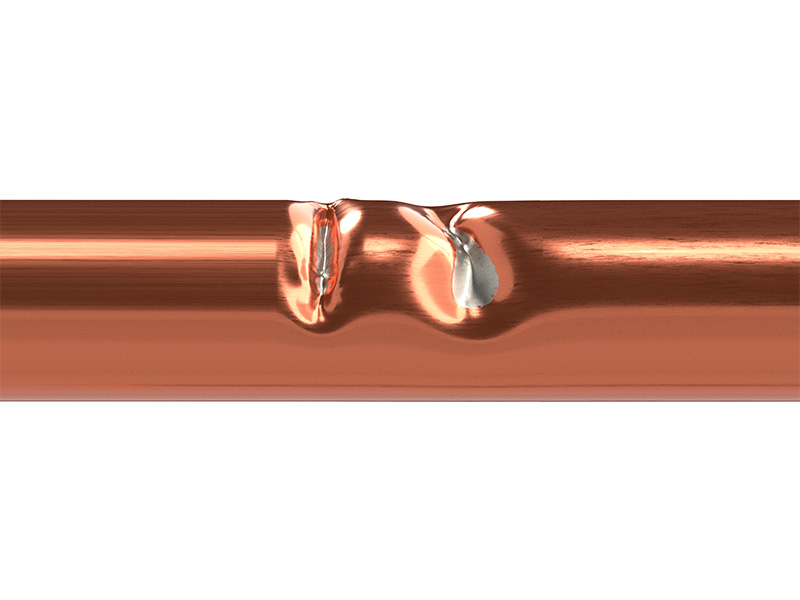

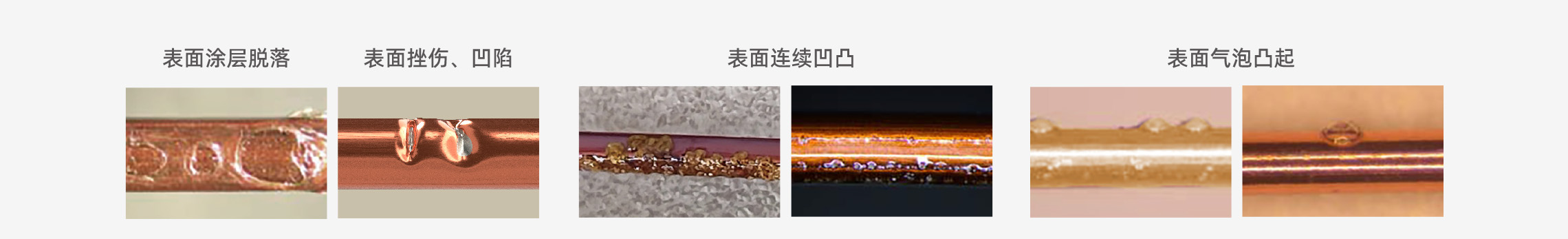

常见的线材缺陷







    LCG系列测径仪一台即可实现




实时外径监测

凹凸缺陷检测

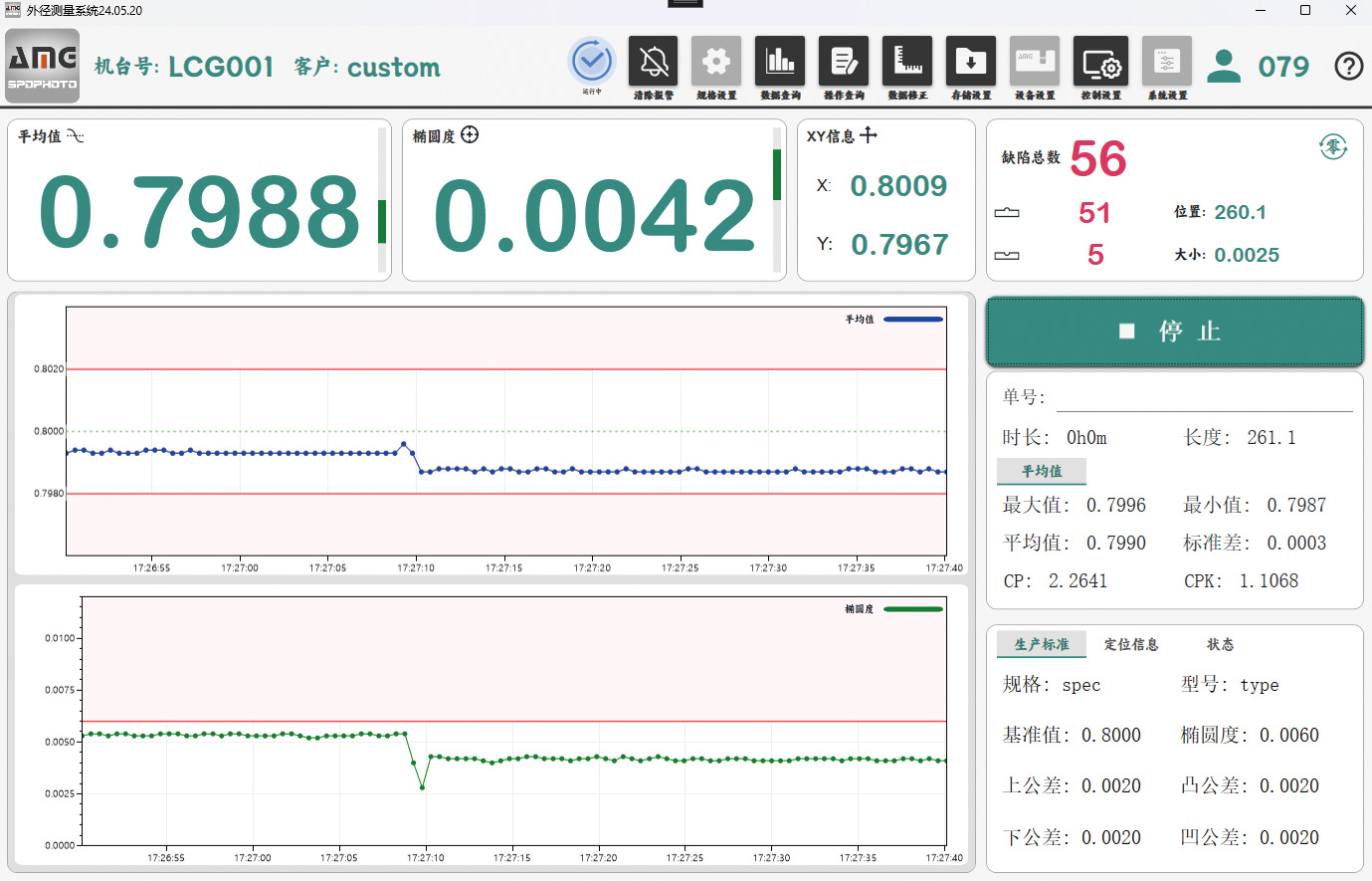

智能化软件系统











该软件系统与检测仪配套使用，实时通讯。具备以下功能:


1. 实时数据记录与显示：

系统能够实时记录并显示测量值，包括直径、椭圆度及表面缺陷的数量等关键参数。此外，系统支持绘制外径变化曲线图，帮助操作员直观了解产品尺寸的变化趋势。


2. 定制化超差报警：

根据不同的生产工艺要求，用户可以自行设定外径的合格范围。当测量值超过设定的上下限时，系统会立即发出警报，并准确记录下超标的具体数值及其在生产线上的位置，便于及时调整和纠正。


3. 缺陷检测与记录：

系统实时记录表面缺陷，如凹点、凸点、粒子等。所有检测到的异常情况都将被系统详细记录，方便后期的质量分析和追溯。



详细参数
产品型号 LCG-1010XYF LCG-1020XYF LCG-1030XYF LCG-4010
采样轴数 2轴 2轴 2轴 4轴
最小分辨率 0.0001mm 0.0001mm 0.0001mm 0.0001mm
测量范围 0.1-10mm 0.3-20mm 0.3-30mm 0.1-10mm
测量精度 ±1μm±0.01%*D ±2μm±0.01%*D ±3μm±0.01%*D ±1μm±0.01％*D
重复精度 ±0.1μm±0.005%*D ±0.2μm±0.005%*D ±0.3μm±0.005%*D ±0.1μm±0.005%*D
采样频率 20K Hz
（单轴：10KHz）		 20K Hz（单轴：10KHz） 20K Hz（单轴：10KHz） 40K Hz（单轴：10KHz）
报警输出 24V，300mA(触点负载) 24V，300mA(触点负载) 24V，300mA(触点负载) 24V，300mA(触点负载)
通讯 双通道RS-485/MODBUS协议、TCP/IP、WIFI 双通道RS-485/MODBUS协议、TCP/IP、WIFI 双通道RS-485/MODBUS协议、TCP/IP、WIFI 双通道RS-485/MODBUS协议、TCP/IP、WIFI
PI控制 选配 选配 选配 选配
供电电源 DC 24V， 1A DC 24V， 1A DC 24V， 1A DC 24V， 2A
I/O接口 脉冲输入、数字量输入 脉冲输入、数字量输入 脉冲输入、数字量输入 脉冲输入、数字量输入
模拟量 PI控制或模拟量输出 PI控制或模拟量输出 PI控制或模拟量输出 PI控制或模拟量输出
显示方式 液晶显示屏 液晶显示屏 液晶显示屏 液晶显示屏
数据采集分析 定制分析软件 定制分析软件 定制分析软件 定制分析软件
透明物测量 支持 支持 支持 支持
环境温度 0 至+50℃(32 至122°F) 0 至+50℃(32 至122°F) 0 至+50℃(32 至122°F) 0 至+50℃(32 至122°F)
环境湿度 35% 至85% RH,无凝结 35% 至85% RH,无凝结 35% 至85% RH,无凝结 35% 至85% RH,无凝结
测头尺寸 230x160x50(mm) 320x210x50(mm) 360x240x50(mm) 300x252x55(mm)
